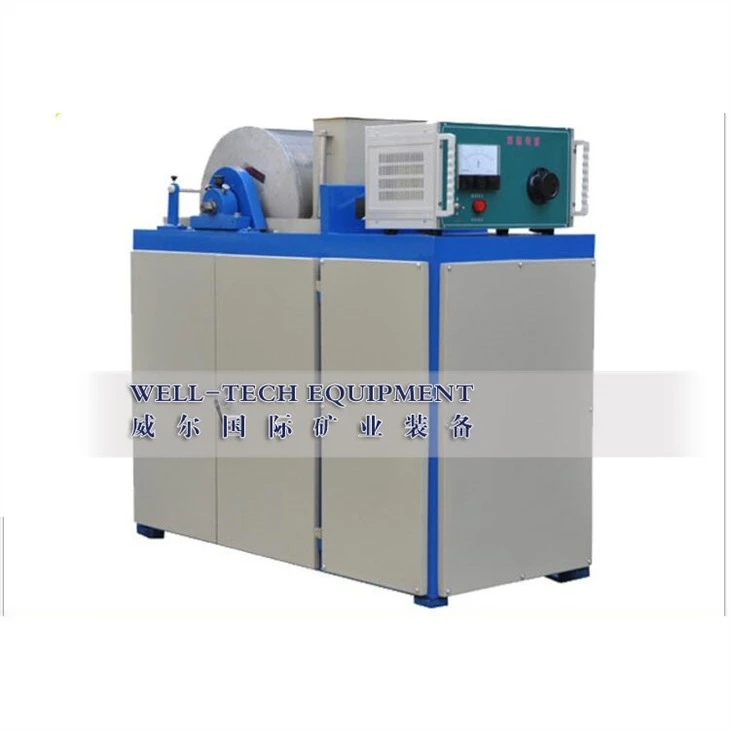

XCRS74-400 × 300
våd svag magnetisk separator
Ansøgning
XCRS Tromle Våd, svag magnetisk separator bruges hovedsageligt i laboratorium til fordel for metal. Det bruger våd metode til magnetisk adskillelse af finkornede stærke magnetiske malme i form af parallelstrøm. XCRS Tromle Våd svag magnetisk separator er lille i størrelse, let i vægt, enkel i betjening og praktisk vedligeholdelse. Udstyret er ikke egnet til fordelingstest med ætsende væsker.
Vigtigste tekniske parametre
Tromlestørrelse （mm | Φ400×300 |
Magnetfeltintensitet på tromleoverfladen (mT) | -125 Trinløs justering |
tromlehastighed (r/min) | 25 |
Nominel arbejdsstrøm （A） | 0-3.5 |
Temperaturstigning af magnetisk polspole （℃） | -<> |
Maks. Foderstørrelse （mm | 2.5 |
Dimension （L × B × H） | 783×600×1200 |
Vægt (kg) | omkring 250 |
Strukturel introduktion og egenskaber
XCRS Tromle Våd svag magnetisk separator består af hoveddelen af magnetisk separator og tromleforsyning. Hoveddelen af magnetisk separator omfatter hovedsageligt: 1: Ramme 2: magnetisk tromle 3: malmtrug (beholder) 4: sprøjterør 5: transmissionsenhed 6: fodring af malmboks.
Tromlens strømforsyning er en enkelt siliciumbro -ensretter strømforsyning, hvis ydelse justeres af et spændingsregulatorhåndtag.
1. Ramme: svejset af vinkelstål, som er understøttelsesdelen af hele maskinen.
2. Magnetisk tromle: Den er udstyret med fire excitationsspoler og magnetkerner, og en ekstra magnetpol uden excitationsspole er installeret på dens afladningsside for at lette malmaflæsning. Disse fem poler danner blæserformet fastgjort på dornen, dornen er fastgjort på rammen gennem lejebøsninger, og cylinderen er lavet af ikke-magnetisk materiale aluminium og rustfrit stål, og den ventilatorformede spole er lavet af ikke-magnetisk materiale. Forbindelsen resulterer i, at magnetfeltpolariteten skifter på hver magnetpols håndflade og malmpartiklerne vender op til 180 grader pr. Magnetisk pol. Under magnetisk omrøring kan kvaliteten af magnetiske produkter forbedres. I den ene ende af dornen kan en firkantet udadgående struktur bruges til at rotere de magnetiske poler i tromlen rundt om aksen for at imødekomme forskellige mineralers behov.
3.Transmissionsenhed: Installeret på undersiden af rammen, for at reducere hele maskinens tyngdepunkt, består transmissionsdelen af tre vekselstrømsmotorer, snekkegear og snekkegear.Gearkassens output drives til tromlen gennem kæden, som driver tromlen til at rotere (magnetpolen roterer ikke med den). Tromlens hastighed er 25 omdr./min. Magnettromlens roterende kraft stemmer overens med malmfoderens.
4. store trug (beholder):
Det er svejset af aluminium og rustfrit stålplade og fastgjort på rammen med skrue. Et malingsudløb er anbragt på malertrugets foderside for at holde væskeniveauet højt, og en koncentratdyse er anbragt ved den nedre del af koncentratrenden til modtagelse af malm.
5. sprøjterør:
Et kobberrør med huller installeret på stativet er forbundet med den indendørs vandkilde til vaskekoncentrat på den magnetiske tromle. Sprinklervinklen kan justeres ved at dreje sprøjterøret.
6. Foder malmboksen:
